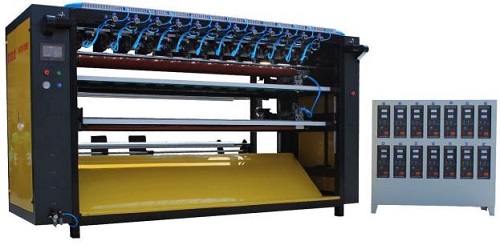

Mașină de tăiere cu ultrasunete și tăiere încrucișată pentru procesarea eficientă a țesăturilor

Tăierea cu ultrasunete și Mașină de tăiere încrucișată Oferă o soluție integrată pentru tăierea textilă de înaltă precizie. Proiectată cu automatizare avansată, acest echipament combină tehnologia ultrasonică cu controlul PLC centralizat, simplificând întregul proces de producție de la desfășurare la tăiere, tăiere încrucișată și ieșire finală. Aspectul său eficient și opțiunile personalizabile îl fac potrivit pentru diferite tipuri de țesături, în special pentru cele cu elasticitate sau texturi delicate.

Specificații

Model: AH-2200
Sursă de alimentare: 380V
Putere generator: 800W × mai multe unități
Frecvența de ieșire: 20kHz
Viteza de lucru: 1–20 metri/minut
Lățimea de tăiere: reglabilă
Diametru maxim de dezlegare: 800mm
Tăiere încrucișată: lamă unică / multi-lama (motor pas cu pas 8,5N)
Motoare:

• Motor Servo de 3,5kW × 1

• 60N motor pas cu pas × 1

• Motor de transmisie de 2,2 kw cu invertor × 1
  Sistem de acționare: complet automat
  Greutatea mașinii: 1800–2500kg
  Fluxul de procesare: Desfășurare → Sticlare mecanică → Crossting → Ieșire

Caracteristici cheie

1. Funcționare automată
   Înlocuind metodele tradiționale de ac și fiare, sistemul este complet automatizat cu controlul PLC centralizat. Toate acțiunile sunt finalizate în secvență, reducând forța de muncă manuală și îmbunătățind eficiența.

2. Desfășurarea controlată de tensiune
   Arborele de expansiune a aerului este controlat de tensiune de un motor dedicat, permițând alimentarea cu materiale stabile.

3. Corecția automată a marginilor
   Un sistem de corectare automată asigură alinierea constantă a materialelor, reducerea ratelor de eroare și îmbunătățirea preciziei de tăiere, menținând în același timp eficiența energetică.

4. Mecanism de tăiere reglabil
   Mașina acceptă tăierea verticală liniară ghidată de șină și tăierea încrucișată stabilă de mare viteză. Marginile țesăturii finisate sunt curate și fără frământare, cu opțiuni de lățime personalizabile.

5. Opțiuni lamă personalizabile
   Pe baza nevoilor clienților, tăierea încrucișată cu o singură lamă poate fi configurată pentru a îmbunătăți eficiența pentru produsele cu dimensiuni mai mari.

Configurație cu două lame vs. trei lame

Sistem cu două lame
Configurația cu două lame include un dulap electric, o unitate principală de tăiere și tăiere încrucișată și o amprentă compactă. Materialul este alimentat din partea de sus, trecând direct de la role superioare la lamele verticale deasupra secțiunii tăiate încrucișate. Această cale de proces mai scurtă este ideală pentru materialele elastice, deoarece minimizează întinderea și distorsiunea.

Fiecare lamă de tăiere încrucișată este montată în mod independent, ceea ce face mai ușor reglarea sau îndepărtarea pe baza cerințelor de dimensiune a produsului. Distanța dintre lamele superioare și inferioare poate fi reglată până la 800mm. Ruloul de prindere cu rotație inversă ajută materialele să scadă curat, fără a prinde role.

Sistem cu trei lame
Această versiune nu are un dulap electric extern și necesită o zonă de instalare mai mare. Materialul este alimentat de jos, iar secțiunea de tăiere funcționează ca o unitate independentă. Fiecare set de lame ultrasunete corespunde pe verticală, simplificând alinierea și reglarea dimensiunii.

După tăiere, o bară mobilă transmite semnale pentru a declanșa tăierea încrucișată. Lamele de tăiere încrucișată sunt aliniate pe un panou partajat, cu lovitura fiecărui cuțit limitată de design. În timp ce lamele neutilizate pot fi îndepărtate, funcționarea plăcii de bază rămâne unificată. Utilizarea mai puține lame poate introduce dezechilibre ușoare, astfel încât sistemele cu două lame sunt preferate pentru dimensiuni mai mari ale produsului.

Considerații structurale

Lamele verticale din versiunea cu trei lame nu sunt recomandate să fie poziționate deasupra secțiunii de tăiere încrucișată. Făcând acest lucru, ar crește semnificativ înălțimea mașinii, afectând stabilitatea, ușurința de întreținere și logistică - în special pentru instalațiile de la etajele superioare sau prin puncte de acces înguste.

Gama de dimensiuni de tăiere

• Dimensiune minimă încrucișată: 20 × 20 cm

• Dimensiune minimă de tăiere: 15 × 15 cm

Versiunea cu patru lame urmează același principiu de lucru ca și cele trei lame, cu doar o înălțime generală ușor crescută.

Această mașină de tăiere cu ultrasunete și tăiere încrucișată oferă rezultate precise, flexibilitate personalizabilă și performanțe stabile-făcându-l o soluție fiabilă pentru mediile moderne de fabricație a textilelor.
