Sudarea cu ultrasunete este un proces de îmbinare care utilizează vibrații acustice de înaltă frecvență pentru a crea căldură la interfața dintre două părți. Vibrația este aplicată local, sub presiune, iar materialele fuzionează fără topirea în vrac care se întâmplă în sudarea convențională. Este o metodă practică pentru materiale termoplastice, nețesute, filme și anumite metale și a devenit o vedere familiară pe liniile de producție în care legăturile curate, rapide și repetabile contează. La Changzhou Aoheng Machinery, sudarea cu ultrasunete nu este un subiect abstract; este principiul din spatele mașinilor pe care le construim pentru producătorii de textile, nețesute, produse de unică folosință și piese din plastic. Partea utilă este înțelegerea de ce are nevoie procesul de la material, scule și configurație, astfel încât o sudură bună este mai degrabă repetabilă decât accidentală.
Un sistem de sudare cu ultrasunete are o stivă simplă: o sursă de alimentare, un traductor, un amplificator, un sonotrod sau un corn și o nicovală sau un dispozitiv de fixare. Traductorul convertește energia electrică în vibrații mecanice, amplificatorul ajustează amplitudinea, iar claxonul furnizează această vibrație piesei de prelucrat. Navala ține piesa și modelează punctul de contact. Un ciclu tipic parcurge șase pași:
Frecvența, amplitudinea, forța, timpul de sudare și timpul de menținere sunt parametrii principali. Un sistem de 20 kHz este obișnuit pentru piesele robuste din plastic, în timp ce 30 până la 40 kHz este adesea ales pentru lucrări mai fine. O amplitudine mai mare nu este automat mai bună; prea mult poate marca suprafața, deteriora fibrele sau crăpa părțile fragile. Timpul de reținere contează la fel de mult ca și timpul de sudare, deoarece îmbinarea trebuie să se răcească sub presiune înainte ca cornul să se retragă. Pentru îmbinarea prin puncte și ansamblurile mici din plastic, o unitate dedicată montată pe banc poate face configurarea și repetabilitatea mult mai ușoare, iar aparatul de sudură în puncte cu ultrasunete AH50Q este un exemplu practic al acestei abordări.
Aparat de sudura prin puncte cu ultrasunete AH-50Q pentru asamblarea textilelor Sudor prin puncte montat pe banc pentru genți de mână nețesute, bucle pentru urechi de mască și ansambluri din plastic, cu control al pedalei și matrițe de model pentru îmbinări repetabile. Vizualizare produs → Comportamentul materialului decide dacă sudarea cu ultrasunete este potrivită. Termoplastele amorfe transmit în general bine vibrațiile; rășinile semicristaline se pot suda, dar de obicei au nevoie de ferestre de proces mai strânse. Materialele nețesute și filmele se leagă prin fibre localizate sau prin fuziune la suprafață, în timp ce metalele subțiri se unesc prin deformare în stare solidă, mai degrabă decât prin topire. Tabelul de mai jos oferă un punct de plecare practic, dar rezultatele exacte depind de calitate, grosime, aditivi și scule.
| Grupa de materiale | Exemple tipice | Ce să urmărești |
|---|---|---|
| Termoplastice | ABS, PP, PE, PC, acrilic, nailon | Rășinile amorfe sunt adesea mai îngăduitoare decât clasele semicristaline; umiditatea și materialele de umplutură contează. |
| Nețesute și filme | Amestecuri de PP, PE și PET | Lipirea depinde de fuziunea locală a fibrelor; modelul cornului și nicovalei afectează mâna și aspectul. |
| Ambalare | Placi acoperite, folii laminate, folii polimerice | Contaminarea suprafeței este inamicul; presiunea de etanșare și stația trebuie să fie consecvente. |
| Metalele | Aluminiu, cupru, folii subtiri | Îmbinarea în stare solidă necesită suprafețe curate, fără oxizi și suport rigid. |
| Combinații diferite | Perechi de plastic compatibile | Punctele de topire nepotrivite și expansiunea termică necesită încercări comune înainte de producție. |
Dacă nu sunteți sigur dacă o rășină sau un laminat se va suda curat, începeți cu o mică probă și inspectați îmbinarea sub sarcină. Păstrăm un set mai lung de note de compatibilitate materiale în biblioteca noastră tehnică pentru echipele care au nevoie de un punct de plecare mai profund.
Instrumentul este locul în care multe proiecte de sudare cu ultrasunete reușesc sau eșuează. Un corn proiectat pentru o îmbinare poate fi greșit pentru altul, iar un dispozitiv care se îndoaie va fura energie din sudură. Designul articulațiilor contează și el. Un director de energie concentrează vibrațiile la linia de contact inițială, o îmbinare de forfecare oferă o potrivire prin interferență pentru ansambluri etanșate mai puternice, iar dispozițiile cu caneluri și limbă ajută la alinierea pieselor. Pentru textile și materiale nețesute, fața cornului și modelul nicovală controlează aspectul lipirii, moliciunea și calitatea marginilor. Un corn uzat sau o nicovală slab susținută pot produce legături inconsistente chiar și atunci când setările mașinii par corecte.
Pentru lucrările textile și nețesute, profilul cornului și modelul nicovalei decid adesea dacă legătura este moale, plată sau decorativă. Coarnele noastre de sudură optimizate pentru textile sunt construite având în vedere acest echilibru și sunt unul dintre motivele mai silențioase pentru care o linie de producție rămâne constantă.

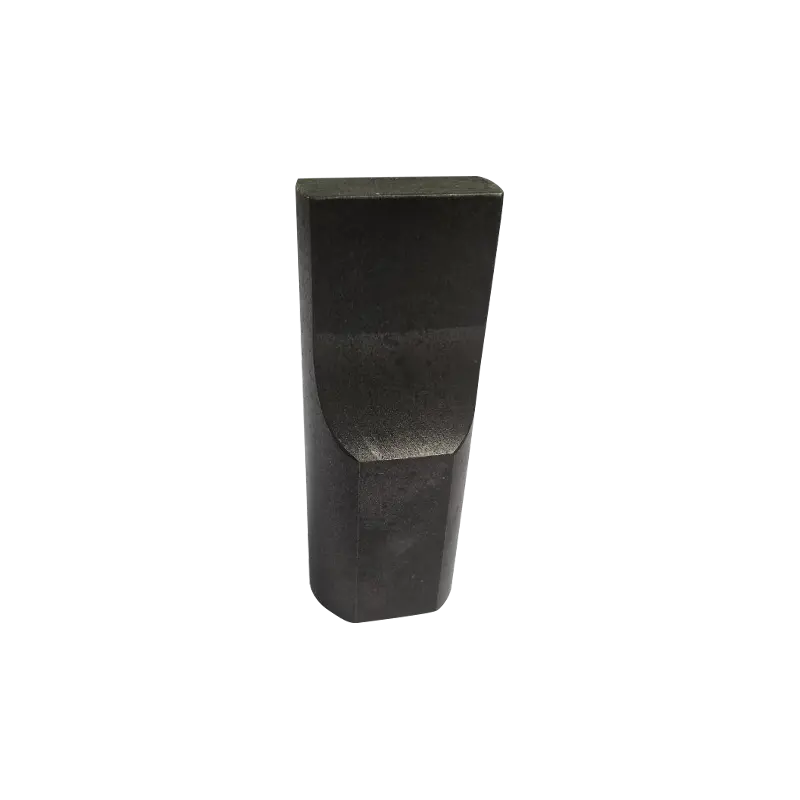

Coarne de sudare cu ultrasunete optimizate pentru textile AH Accesoriu corn cu ultrasunete pentru sudarea sau tăierea textilelor, oferit în amplitudini și frecvențe multiple pentru a susține transferul consistent de energie în prelucrarea nețesuturilor și a țesăturilor. Vizualizare produs → Înainte de a schimba mașina, verificați elementele de bază. Majoritatea problemelor de sudare nu sunt misterioase; sunt un element de fixare liber, o suprafață murdară sau un parametru care s-a deplasat.
Sudarea cu ultrasunete apare oriunde căldura, adezivii sau cusăturile sunt incomode. În textile și materiale nețesute, este utilizat pentru efecte de dantelă, tivire, matlasare, tăiere și etanșare și lipire compozită. În produsele de unică folosință, îmbină huse de pantofi, capace, fețe de pernă, mănuși și șervețele sanitare fără ață de cusut. Echipele de ambalare îl folosesc pentru etanșări și îmbinări evidente, în timp ce producătorii de automobile și electronice îl folosesc pentru ansambluri mici din plastic și terminarea firelor. Producția medicală se bazează pe ea atunci când contează o legătură curată și repetabilă.
În propria noastră gamă de produse, aceleași principii apar și în mașinile de dantelă cu ultrasunete, mașinile de matlasare, mașinile de tăiat și tăiat transversal, mașinile de unică folosință și unitățile de sudură dedicate. Al nostru Gama de aparate de sudura cu ultrasunete acoperă formate de sudură portabil, spot, placket și plastic, astfel încât punctul de pornire corect depinde de îmbinare mai degrabă decât de un singur tip de mașină. Pentru reparații pe teren, prelevare de probe sau tiraje scurte, un sudor cu ultrasunete portabil, cum ar fi AH30, vă oferă o punte utilă între banc și linia de producție.
AH-30 Aparat de sudura prin puncte cu ultrasunete portabil pentru curse scurte si pe teren Sudor cu ultrasunete portabil de 28/35 kHz pentru îmbinarea în puncte a materialelor plastice subțiri, a materialelor nețesute și a firelor, potrivit pentru reparații, prelevare de probe și producții scurte. Vizualizare produs → Sudarea cu ultrasunete este în general curată, dar nu este lipsită de riscuri. Vibrațiile de înaltă frecvență pot afecta auzul în timp, astfel încât carcasele și protecția auditivă merită luate în serios. Țineți mâinile departe de corn și nicovală în timpul deplasării cu bicicleta, utilizați proceduri de blocare în timpul schimbării sculelor și asigurați ventilație sau evacuare a fumului atunci când lucrați cu materiale plastice care eliberează substanțe volatile. În ceea ce privește întreținerea, verificați uzura claxonului, răcirea traductorului, starea cablurilor și alinierea dispozitivelor de fixare în mod regulat. Un pas greșit obișnuit este urmărirea mai multor puteri atunci când problema reală este un claxon uzat, un dispozitiv de îndoire sau dimensiuni inconsecvente ale pieselor. Altul presupune că o sudură care arată bine va ține sub sarcină; o simplă verificare prin tragere sau decojire prinde mai multe probleme decât o inspecție vizuală.
Alegerea echipamentului începe cu materialul și îmbinarea, nu cu pagina de catalog. Întrebați din ce sunt făcute piesele, cât de groase sunt, câtă zonă de sudură este implicată și ce timp de ciclu are nevoie linia. Apoi luați în considerare nivelul de automatizare: o unitate portabilă poate fi suficientă pentru reparații și lucrări de volum redus, în timp ce o mașină bazată pe dispozitive cu forță, timp și menținere controlate este mai bună pentru consistența producției. Suportul pentru scule contează și el, deoarece coarnele și dispozitivele de fixare nu sunt universale. La Changzhou Aoheng Machinery, construim echipamente cu ultrasunete pentru aplicații textile, nețesute, produse de unică folosință și plastic și am furnizat clienți din peste treizeci de țări. Această experiență este utilă atunci când o mașină standard are nevoie de un claxon personalizat, o nicovală diferită sau un dispozitiv adaptat unei forme incomode de piesă.
Dacă cântăriți un nou proces cu ultrasunete, cel mai fiabil pas următor este o probă de probă cu materialul real și geometria îmbinării. Aduceți-ne piesa, modul de defecțiune și ținta de producție, iar noi vă putem ajuta să restrângeți formatul mașinii, sculele și fereastra procesului. Sudarea cu ultrasunete recompensează pregătirea, iar o configurație calmă, bine susținută, de obicei, depășește o listă lungă de caracteristici ale mașinii.
