Ce este o mașină de sudură cu ultrasunete și cum funcționează?

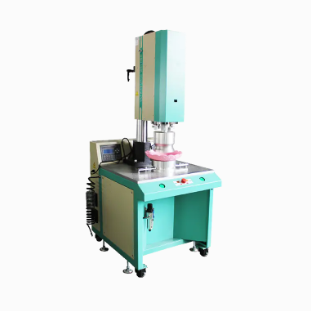

Ce este un aparat de sudura cu ultrasunete?

An aparat de sudura cu ultrasunete este o piesă de echipament industrial care unește două materiale, cel mai frecvent termoplastice sau metale, utilizând vibrații de înaltă frecvență, mai degrabă decât căldura dintr-o sursă externă sau adezivi. Mașina transformă energia electrică în vibrație mecanică, care este apoi aplicată pe suprafețele care se îmbină. Această vibrație generează căldură de frecare localizată la interfața dintre cele două părți, înmoaie sau topind materialul suficient pentru a forma o legătură puternică și permanentă pe măsură ce se răcește. Deoarece procesul nu se bazează pe cleiuri, solvenți sau flăcări deschise, este considerat pe scară largă ca o metodă de îmbinare curată, rapidă și repetabilă, potrivită pentru mediile de producție cu volum mare.

Spre deosebire de tehnicile tradiționale de sudare care necesită topirea unei întregi componente, sudarea cu ultrasunete concentrează energia exact la linia de îmbinare. Această abordare direcționată reduce risipa de materiale, scurtează timpul de ciclu și minimizează stresul termic asupra zonelor înconjurătoare, făcându-l o alegere preferată pentru ansambluri delicate, cum ar fi componentele electronice, dispozitivele medicale și foliile de ambalare.

Cum funcționează sudarea cu ultrasunete?

Principiul de funcționare al unei mașini de sudură cu ultrasunete se concentrează pe conversia energiei electrice în vibrații mecanice de înaltă frecvență, de obicei între 15 kHz și 70 kHz. Aceste vibrații sunt transmise printr-o serie de componente de precizie care amplifică și direcționează energia către punctul exact în care trebuie să aibă loc legătura.

Componentele cheie ale mașinii

Fiecare sistem de sudare cu ultrasunete se bazează pe un set coordonat de piese care lucrează împreună pentru a produce o sudură consistentă:

Procesul de sudare pas cu pas

Odată ce mașina este configurată, ciclul real de sudare are loc în câteva secunde. Înțelegerea fiecărei etape ajută la explicarea de ce procesul este atât de eficient:

• Cele două părți care urmează să fie îmbinate sunt poziționate între corn și nicovală, cu un punct de contact proiectat cunoscut sub numele de director energetic în aplicațiile de sudare a plasticului
• Claxonul coboară și aplică o presiune controlată pentru a ține ferm piesele împreună
• Vibrația de înaltă frecvență este activată, creând frecare la interfața articulației
• Căldura localizată se acumulează rapid, înmoaie sau topind materialul doar la punctul de contact
• Vibrația se oprește în timp ce presiunea este menținută, permițând materialului topit să se solidifice și să formeze o legătură moleculară permanentă
• Claxonul se retrage și piesa finită, sudată este îndepărtată de pe dispozitiv

Această întreagă secvență durează de obicei mai puțin de o secundă pentru componentele mici și doar câteva secunde pentru ansambluri mai mari sau mai complexe, motiv pentru care sudarea cu ultrasunete este atât de potrivită pentru liniile de producție automate.

Avantajele cheie ale sudării cu ultrasunete

Producătorii aleg aparatele de sudură cu ultrasunete în detrimentul metodelor alternative de îmbinare din mai multe motive practice. Procesul oferă o combinație de viteză, consistență și compatibilitate cu materialele pe care puține alte tehnici o pot egala.

• Timpii de ciclu extrem de scurti, adesea sub o secundă, susțin producția de mare capacitate
• Nu sunt necesare consumabile precum adezivi, solvenți sau materiale de umplutură
• Zona afectată de căldură minimă reduce riscul deformarii sau deteriorării componentelor din apropiere
• Rezultate foarte repetabile odată ce parametrii sunt setați corect, reducând variația de la o parte la alta
• Proces prietenos cu mediul, fără fum, gaze reziduale sau produse secundare periculoase
• Compatibil cu automatizarea și integrarea robotică pentru producție continuă

Aplicații comune în toate industriile

Deoarece sudarea cu ultrasunete funcționează cu o gamă largă de materiale termoplastice, țesături nețesute și anumite metale, aceasta și-a găsit locul în numeroase industrii. Aplicația specifică determină de obicei puterea de ieșire a mașinii, designul claxonului și configurația dispozitivului de fixare.

Sudarea cu ultrasunete vs alte metode de îmbinare

Atunci când decideți dacă sudarea cu ultrasunete este potrivită, vă ajută să o comparați cu alte tehnici obișnuite de îmbinare, cum ar fi lipirea cu adeziv și împingerea la căldură.

Această comparație arată de ce sudarea cu ultrasunete este adesea favorizată în setările de producție de mare viteză, unde întârzierile de întărire sau materialele suplimentare ar încetini producția sau ar adăuga costuri.

Alegerea mașinii potrivite de sudură cu ultrasunete

Selectarea unei mașini adecvate depinde de tipul de material, geometria piesei și volumul de producție necesar. Cumpărătorii evaluează de obicei opțiunile de frecvență, variind de la 15 kHz pentru piesele mai mari și mai dure până la 40 kHz sau mai mare pentru componentele mici și delicate. Puterea nominală, designul claxonului și disponibilitatea controalelor programabile pentru amplitudine, presiune și timpul de sudare joacă, de asemenea, un rol semnificativ în potrivirea unei mașini la o anumită aplicație. Producătorii care produc linii variate de produse investesc adesea în mașini cu scule interschimbabile, astfel încât o singură unitate să poată gestiona mai multe modele de piese fără reconfigurare majoră.

Cele mai bune practici pentru o calitate optimă a sudurii

Obținerea unor suduri consistente și puternice necesită atenție atât la configurarea mașinii, cât și la proiectarea pieselor. Următoarele practici ajută la minimizarea defectelor și la îmbunătățirea rezistenței generale a sudurii:

• Proiectați un director de energie sau o îmbinare de forfecare adecvată materialului și geometriei piesei
• Potriviți setările de amplitudine și presiune cu materialul termoplastic specific sudat
• Asigurați-vă că piesele sunt aliniate și fixate corespunzător pentru a evita transferul neuniform de energie
• Inspectați și întrețineți în mod regulat suprafața claxonului pentru a preveni inconsecvențele legate de uzură
• Executați suduri de testare și monitorizați datele de rezistență a sudurii înainte de a vă angaja în execuții complete de producție

Prin combinarea designului piesei de sunet cu echipamente calibrate corect, producătorii se pot baza pe aparate de sudură cu ultrasunete pentru a furniza îmbinări rapide, curate și durabile într-o gamă largă de produse și industrii.
