An mașină automată de matlasare cu ultrasunete este un sistem industrial de prelucrare a textilelor care leagă și modelează mai multe straturi de țesătură - de obicei o țesătură de față, un material de umplutură, cum ar fi vată sau vată de poliester, și un strat de suport - folosind vibrații ultrasonice de înaltă frecvență, mai degrabă decât cusăturile convenționale cu ac și ață. Tehnologia înlocuiește cusătura mecanică cu un sistem de livrare a energiei acustice controlat cu precizie care generează căldură de frecare localizată la interfața țesăturii, topind și topind straturile de fibre sintetice împreună în puncte definite sau de-a lungul modelelor continue pentru a crea structura matlasată. Rezultatul este un ansamblu textil cu model lipit permanent, care este echivalent vizual și funcțional cu o pilotă cusută în mod tradițional, dar produsă la viteze dramatic mai mari, fără consum de fir, fără timp de nefuncționare a acului și fără probleme de încrețire a cusăturii sau de gestionare a tensiunii firului.
Denumirea „automatică” se referă la integrarea controlului computerizat al modelului, sistemelor de alimentare cu țesături servo-acționate și monitorizarea automată a procesului care permite mașinilor moderne de matlasare cu ultrasunete să execute modele de matlasare complexe, cu mai multe elemente, pe lățimi largi ale țesăturii, cu intervenția minimă a operatorului. Mașinile automate de matlasare cu ultrasunete moderne sunt capabile să producă panouri matlasate finite la viteze de 20 până la 80 de metri pe minut, în funcție de complexitatea modelului, tipul de țesătură și parametrii ultrasonici - rate de producție care ar fi imposibil de atins cu mașinile convenționale de matlasare cu mai multe ace care rulează aceleași densități de model.
Înțelegerea modului în care funcționează o mașină automată de matlasare cu ultrasunete necesită o înțelegere clară a mecanismului fizic prin care energia ultrasonică leagă straturile textile sintetice - un proces fundamental diferit de orice metodă de fixare mecanică sau de lipire cu adeziv. Mecanismul de legare este încălzirea prin frecare intermoleculară, determinată de deformarea ciclică rapidă a moleculelor de polimer sub influența unui câmp acustic de înaltă frecvență.
Atunci când un corn ultrasonic vibrant - care oscilează la frecvențe de 20 kHz, 35 kHz sau 40 kHz, în funcție de designul mașinii - este apăsat pe un teanc de straturi de material sintetic la o presiune de contact definită, energia acustică se propagă prin material sub formă de unde de compresiune și forfecare. La interfețele dintre straturile de țesătură și în cadrul structurii de fibre a țesăturii în sine, deformarea mecanică ciclică rapidă face ca segmentele de lanț polimeric să se miște unul împotriva celuilalt la viteze prea rapide pentru ca relaxarea vâscoasă a materialului să se potrivească. Această frecare internă transformă energia mecanică în energie termică cu o precizie spațială extraordinară - încălzirea are loc exact la interfețele materialelor și punctele de contact ale fibrelor unde este concentrat stresul acustic, mai degrabă decât să fie aplicată extern și condusă spre interior, ca în procesele convenționale de încălzire.
Creșterea localizată a temperaturii în zona de legătură atinge și depășește punctul de topire al polimerilor din fibre sintetice - de obicei 255-265 ° C pentru poliester - în câteva milisecunde de contactul cornului. Polimerul topit curge sub presiunea de contact aplicată, amestecându-se peste interfața stratului și umplând spațiile interstițiale dintre fibrele din straturile adiacente. Când energia ultrasonică este îndepărtată și materialul se răcește - un proces care durează doar o fracțiune de secundă sub presiunea de contact continuă a cornului - polimerul amestecat se solidifică într-o legătură monolitică, covalentă continuă, care este structural mai puternică decât fibra din jur netopită în multe cazuri. Acesta este mecanismul de lipire care produce aspectul caracteristic în relief, în relief al modelelor matlasate cu ultrasunete - zonele de lipire comprimate, topite sunt puțin mai subțiri și mai dense decât țesătura din jur, creând un relief texturat care definește modelul de matlasare.
O mașină completă automată de matlasare cu ultrasunete integrează mai multe subsisteme distincte care trebuie să funcționeze în coordonare precisă pentru a produce rezultate matlasate consistente, de înaltă calitate. Înțelegerea funcției fiecărei componente este esențială pentru operatorii, inginerii de întreținere și specialiștii în achiziții care evaluează specificațiile mașinii.
Generatorul de ultrasunete - numit și sursă de alimentare sau convertor - este inima electrică a sistemului. Este nevoie de curent alternativ de la rețea standard (de obicei 220 V sau 380 V la 50/60 Hz) și îl convertește într-un semnal electric de înaltă frecvență AC la frecvența de funcționare a sistemului cu ultrasunete - cel mai frecvent 20 kHz pentru aplicații textile grele sau 35-40 kHz pentru lucrări de lipire mai fine, cu rezoluție mai mare. Generatoarele digitale moderne folosesc circuite de control în buclă blocată în fază (PLL) pentru a urmări continuu și a menține rezonanța cu ansamblul traductor-amplificator-corn pe măsură ce acesta își schimbă temperatura în timpul funcționării, asigurând o livrare stabilă de energie, indiferent de variațiile de sarcină. Puterea de ieșire a generatorului pentru aplicațiile de matlasare variază de obicei între 500 W și 3.000 W per cap de lipire, cu mașini cu mai multe capete care transportă mai multe generatoare care funcționează în paralel sincronizat.
Traductorul convertește semnalul electric de înaltă frecvență de la generator în vibrații mecanice folosind efectul piezoelectric. Conține un teanc de discuri ceramice piezoelectrice - de obicei titanat de zirconat de plumb (PZT) - care se extind și se contractă ca răspuns la câmpul electric alternativ, generând oscilații mecanice longitudinale la aceeași frecvență cu intrarea electrică. Traductorul este fabricat cu precizie pentru a rezona mecanic la frecvența sa de proiectare, maximizând eficiența conversiei energiei. Amplitudinea vibrației la fața de ieșire a traductorului este de obicei de 5-10 microni, care este amplificată de amplificator și claxon la nivelurile necesare pentru o lipire eficientă a textilelor.
Booster-ul este o componentă acustică intermediară care amplifică sau atenuează amplitudinea vibrației de la traductor înainte de a ajunge la claxon. Diferitele rapoarte de amplificare (1:1, 1:1,5, 1:2) permit sistemului să fie reglat pentru diferite grosimi de material și cerințe de forță de lipire. Cornul - numit și sonotrod - este componenta care face contact direct cu țesătura și furnizează energia ultrasonică în zona de legătură. Geometria claxonului este extrem de importantă: forma sa trebuie să fie proiectată pentru a rezona la frecvența sistemului, oferind în același timp o amplitudine uniformă a vibrațiilor pe toată suprafața sa de lucru. Pentru aplicațiile de matlasare, coarnele sunt de obicei cilindrice cu fețe de lucru modelate - modelul în relief pe fața coarnei definește modelul de matlasare transferat pe țesătură, cu caracteristici înălțate concentrând energia ultrasonică în punctele de lipire dorite.
În sistemele rotative de matlasare cu ultrasunete — configurația folosită în majoritatea mașinilor automate de matlasare de mare viteză — materialul trece continuu între cornul vibrant și o rolă de metal cu model rotativ numită nicovală. Navala poartă modelul de matlasare în relief pe suprafața sa și se rotește în sincronizare cu viteza de avans a țesăturii. Distanța dintre corn și nicovală determină presiunea de contact aplicată țesăturii la punctele de lipire - controlul precis al golului, realizat de obicei prin poziționarea cornului servo-acționat, este esențial pentru o calitate constantă a legăturii. Prea puțin spațiu produce o presiune insuficientă pentru topirea și lipirea completă; prea mult spațiu permite cornului să sară sau țesăturii să alunece, producând legături neregulate sau incomplete.

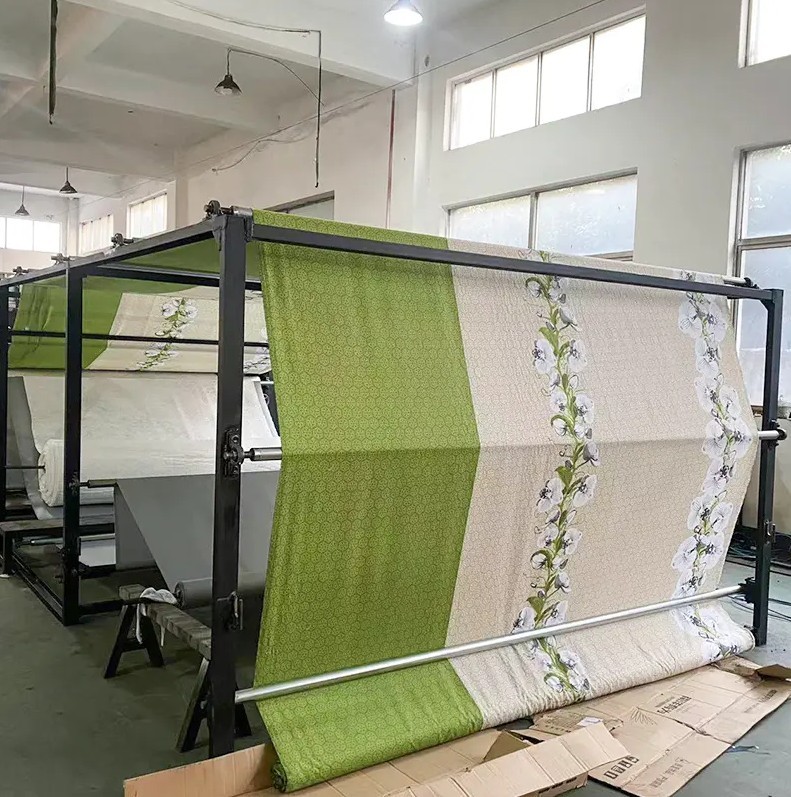

Sistemul automat de manipulare a țesăturilor alimentează straturile de material frontal, de vată și de suport din role de alimentare separate, le aliniază precis, menține tensiunea controlată pe toată lățimea de lucru și trage compozitul lipit prin mașină la viteza programată. Rolele de fixare servo-acționate, ghidajele de margine și dansatoarele de control al tensiunii asigură că toate straturile intră în zona de lipire într-o înregistrare perfectă, fără îndoire, înclinare sau variație de tensiune - oricare dintre acestea ar produce nealiniere a modelului sau defecte de lipire în produsul finit.
Secvența completă de producție pe o mașină automată de matlasare cu ultrasunete urmează un flux de proces definit de la încărcarea materiei prime până la ieșirea finală a panoului matlasat:
Capacitatea „automată” a mașinilor moderne de matlasare cu ultrasunete este realizată prin sisteme sofisticate CNC (control numeric pe computer) care guvernează fiecare aspect al execuției modelului, viteza mașinii și managementul parametrilor procesului. La mașinile care utilizează configurații de cap de lipire cu pat plat sau cu mai multe axe - spre deosebire de sistemele de nicovală rotativă pură - capul de lipire este antrenat de servomotoare pe lățimea țesăturii în timp ce țesătura avansează, executând modele programate complexe sub controlul poziției în buclă închisă cu o precizie de poziționare de ± 0,1 mm sau mai bună.
Bibliotecile de modele stocate în controlerul mașinii le permit operatorilor să aleagă dintre sute de modele de matlasare preprogramate — de la simple grile de diamant la modele florale, geometrice și de logo personalizate — și să comute între modele în câteva minute prin încărcarea unui nou program, mai degrabă decât prin schimbarea fizică a sculelor. Pentru mașinile cu nicovală rotativă, modificările modelului necesită schimbarea fizică a rolei nicovală, dar sistemul automat de rechemare a parametrilor mașinii încarcă setările corecte de viteză, presiune și putere asociate fiecărui model de nicovală în mod automat, minimizând timpul de configurare și eroarea operatorului. Integrarea panourilor HMI (interfață om-mașină) cu ecran tactil cu vizualizarea intuitivă a modelelor permite operatorilor mai puțin experimentați să configureze și să ruleze producția în mod eficient, în timp ce funcțiile de înregistrare a datelor înregistrează continuu parametrii procesului pentru trasabilitatea calității și optimizarea procesului.
Avantajele și limitările de performanță ale mașinilor automate de matlasare cu ultrasunete devin clare în comparație directă cu mașinile de matlasare convenționale cu mai multe ace, în dimensiunile cele mai importante pentru producătorii industriali de textile:
| Parametru | Matlasare cu ultrasunete | Matlasarea cu ac |
| Metoda de legare | Fuziunea cu ultrasunete a fibrelor sintetice | Cusătură mecanică cu ață |
| Consumul de fire | Niciuna | Ridicat - cost major al consumabilelor |
| Viteza de productie | 20–80 m/min | 5–20 m/min tipic |
| Timp de întrerupere a acului | Niciuna | Frecvent și costisitor |
| Materiale compatibile | Numai sintetic (poliester, nailon, PP) | Țesături naturale și sintetice |
| Flexibilitatea modelului | Înalt cu CNC; limitat de nicovala in rotativ | Înalt cu pantograf cu mai multe ace |
| Etanșarea marginilor | Da — legăturile etanșează marginile tăiate simultan | Nu — este necesară finisarea separată a marginilor |
| Rezistența la apă la punctele de legătură | Excelent - fără găuri pentru ace | Slab - perforațiile acului permit scurgeri |
Mecanismul de legare cu ultrasunete depinde în întregime de comportamentul termoplastic al polimerilor sintetici - capacitatea materialului fibros de a se topi, curge și re-solidifica în condiții de presiune și termică controlate. Această cerință fundamentală definește atât puterea tehnologiei de matlasare cu ultrasunete, cât și limitarea sa principală: funcționează exclusiv cu materiale sintetice termoplastice și nu poate lipi fibre naturale precum bumbacul, lâna sau mătasea care nu se topesc, ci în schimb se carbonizează sau se descompun la încălzire.
Materialele complet compatibile cu matlasarea cu ultrasunete includ:
Pentru produsele care necesită țesături de față din fibre naturale - cum ar fi pilote de puf acoperite cu bumbac sau garnituri de saltea cu lână - pot fi utilizate abordări hibride în cazul în care un strat sintetic sau un strat de suport furnizează mediul de lipire termoplastic, în timp ce țesătura de față din fibre naturale este ținută mecanic de zonele de legătură comprimate, fără a necesita topirea fibrelor de față. Această abordare necesită o optimizare atentă a procesului pentru a obține o rezistență acceptabilă de aderență fără a deteriora suprafața fibrei naturale și este o zonă activă de dezvoltare pentru producătorii care doresc să extindă matlasarea cu ultrasunete în segmente de așternut premium dominate în prezent de matlasarea cu ac.
Mașinile automate de matlasare cu ultrasunete deservesc o gamă largă și în creștere de sectoare de produse industriale, adoptarea fiind accelerată pe măsură ce producătorii recunosc avantajele de productivitate, calitate și cost pe care tehnologia le oferă față de cusăturile convenționale:
Menținerea unei mașini automate de matlasare cu ultrasunete în condiții de maximă funcționare necesită atenție la modurile specifice de uzură și defecțiune ale componentelor cu ultrasunete - care diferă fundamental de modelele de uzură mecanică ale mașinilor de matlasare cu ace cu care mulți ingineri de întreținere a textilelor sunt mai familiarizați.
Claxonul cu ultrasunete este componenta cu cea mai mare uzură din sistem. Contactul repetat cu suprafețele țesăturii și nicovalei determină uzura progresivă a feței cornului, care modifică distribuția amplitudinii vibrațiilor și în cele din urmă degradează calitatea legăturii și definirea modelului. Starea feței claxonului trebuie inspectată în mod regulat – săptămânal în medii cu producție ridicată – iar claxonele trebuie re-prelucrate sau înlocuite atunci când uzura feței depășește specificațiile de toleranță ale producătorului. Coarnele din aliaj de titan, deși sunt mai scumpe decât alternativele din aluminiu, oferă o durată de viață semnificativ mai lungă și sunt materialul preferat pentru aplicațiile de matlasare cu producție continuă.
Traductorul piezoelectric necesită inspecție periodică pentru fisurarea ceramicii - un mod de defecțiune cauzat de șoc mecanic, suprastrângere a traductorului de conectare la booster sau funcționare la frecvențe de rezonanță modificate semnificativ de la proiectare prin uzura acumulată sau schimbările de temperatură. Operarea generatorului în modul controlat de amplitudine, mai degrabă decât în modul controlat de putere, reduce stresul traductorului prin menținerea unei amplitudini consistente a vibrațiilor, indiferent de variația sarcinii, prelungind durata de viață a traductorului. Calibrarea generatorului și verificarea frecvenței de rezonanță ar trebui efectuate trimestrial, ca parte a unui program structurat de întreținere preventivă, pentru a se asigura că întregul sistem continuă să funcționeze la eficiența maximă de conversie a energiei pe toată durata de viață.
