De ce ar trebui să alegeți o mașină de tăiat cu tăietor cu aer de tip forfecare față de alte metode de tăiere?

În operațiunile de conversie în care rolele de film, folie, hârtie, material nețesut sau material de ambalare flexibil trebuie tăiate în lățimi mai înguste, alegerea mecanismului de tăiere are un impact direct și măsurabil asupra calității marginilor, vitezei de producție, randamentului materialului și costului de întreținere a echipamentului. The mașină de tăiat cu tăietor cu aer de tip forfecare — o configurație care utilizează lame de forfecare rotative acționate pneumatic pentru a tăia materialul printr-o acțiune de forfecare asemănătoare unei foarfece — a devenit una dintre cele mai adoptate tehnologii de tăiere în ambalaje, electronice, materiale medicale și industriale. Înțelegerea avantajelor specifice pe care acest tip de mașină le oferă față de alternativele de tăiere prin tăiere, tăiere prin zdrobire și tăiere cu brici oferă o bază clară pentru luarea deciziilor informate privind echipamentele de capital.

Cum funcționează tăierea cu aer tip forfecare

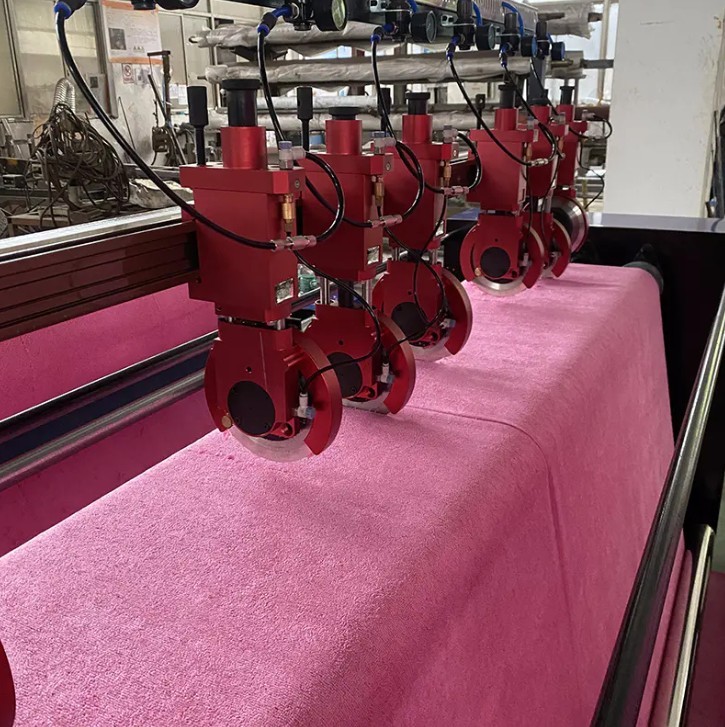

Înainte de a examina avantajele, este utilă o înțelegere clară a principiului de funcționare. Într-o configurație de tăiere de tip forfecare, perechi de lame circulare superioare și inferioare sunt poziționate de-a lungul lățimii traseului benzii. Lama superioară se suprapune cu lama inferioară într-o cantitate controlată - de obicei 0,5 până la 2,0 mm — iar cele două lame contrarotative aplică o forță de forfecare pe bandă pe măsură ce trece între ele, tăind-o în același mod mecanic ca și foarfecele de tăiat hârtia. Denumirea „cutter cu aer” se referă la sistemul de acționare pneumatică: cilindrii de aer comprimat cuplează și decuplează suporturile lamei, poziționând lamele cu precizie și aplicând forță laterală constantă, controlabilă pentru a menține un contact corect lamă-lamă pe toată durata cursei de tăiere.

Acest sistem pneumatic de cuplare este fundamental pentru câteva dintre cele mai importante avantaje operaționale ale mașinii. Spre deosebire de suporturile de lame fixate mecanic care necesită repoziționare manuală folosind unelte de mână, suporturile acționate pneumatic pot fi cuplate și decuplate rapid de la un panou de control, iar presiunea aerului furnizată fiecărei stații de lame controlează direct forța laterală - numită forță laterală sau forță de suprapunere - aplicată lamelor. Reglarea acestei forțe prin schimbarea presiunii de alimentare durează câteva secunde, fără a opri mașina sau a atinge fizic ansamblul lamei.

Calitate superioară a marginilor într-o gamă largă de materiale

Calitatea marginilor este cea mai importantă caracteristică a oricărei operațiuni de tăiere, iar mecanismul de tăiere prin forfecare produce muchii în mod constant mai curate decât metodele de tăiere prin tăiere sau zdrobire în cea mai largă gamă de tipuri de materiale. La tăierea prin forfecare, fibrele de material sau lanțurile moleculare sunt tăiate curat de fețele opuse ale lamei care trec în imediata apropiere, cu o forță de compresiune minimă aplicată perpendicular pe suprafața benzii. Acest lucru produce o margine de fante care este dreaptă, netedă și lipsită de zdrențuirea, generarea de praf sau ondularea marginilor pe care tăierea scorurilor le produce adesea în materiale fragile sau stratificate.

Pentru filmele multistrat utilizate în ambalaje flexibile - cum ar fi laminatele PET/AL/PE sau nylon/PE - acțiunea de tăiere prin forfecare menține fiecare strat în compresie între cele două lame simultan, prevenind delaminarea interstratului la marginea fantei, care apare în mod obișnuit atunci când metodele de tăiere prin strivire aplică o încărcare compresivă neuniformă pe grosimea laminatului. Folia de aluminiu, care este deosebit de predispusă la fisurarea muchiilor sub presiunea de tăiere, răspunde în mod special la tăierea prin forfecare, deoarece acțiunea de forfecare distribuie tensiunea de tăiere lateral, mai degrabă decât să o concentreze la o linie de tăiere.

Impactul calității marginii asupra proceselor din aval

Marginile cu fante curate au beneficii în cascadă prin lanțul de aprovizionare de conversie și utilizare finală. În ambalajele tipărite, defectele de margine generează respingeri vizibile de calitate la retail. La tăierea foliei cu electrozi a bateriei pentru celulele cu litiu-ion, marginile fără bavuri sunt o cerință critică pentru siguranță - bavurile metalice de la marginea electrodului pot pătrunde în separator și pot provoca scurtcircuite interne. În ambalajele medicale, integritatea marginilor face parte din validarea calității sigiliului. Ieșirea constantă a muchiei tăietorului cu aer de tip forfecare reduce rata defectelor la aceste puncte de control din aval, scăzând costul total al calității de-a lungul lanțului de producție.

Poziționare rapidă și precisă a lamei prin acționare pneumatică

În mediile de conversie cu amestecuri mari, în care lățimea fantelor se modifică frecvent între comenzile de producție, timpul necesar pentru repoziționarea ansamblurilor de lame este un factor direct al timpului de nefuncționare al mașinii și al costului forței de muncă. Sistemul de acționare pneumatică al mașinii de tăiat cu aer abordează acest lucru în mod direct. Suporturile de lame sunt montate pe un arbore de precizie sau pe grindă și pot fi glisate în pozițiile necesare cu lamele în starea decuplată. Odată poziționat, apăsarea comenzii de angajare a aerului aduce lamele în contact de tăiere în mai puțin de o secundă per stație, fără nicio strângere manuală, prindere sau ajustare mecanică a suporturilor individuale ale lamei.

Pe mașinile cu caracteristici complete, forța laterală aplicată de cilindrii pneumatici poate fi setată individual pentru fiecare stație a lamei folosind regulatoare proporționale de presiune, permițând operatorului să ajusteze calitatea tăierii pentru diferite materiale sau diferite poziții pe lățimea benzii - de exemplu, aplicând forță laterală mai mare la stațiile de tăiere a marginilor și forță mai mică în pozițiile interioare de fante - fără a schimba lamele sau feroneria. Acest nivel de control pe stație nu este disponibil pentru sistemele de tăiere acționate mecanic și reprezintă un avantaj semnificativ al flexibilității procesului pentru convertoare care rulează diverse specificații de materiale pe aceeași mașină.

Generare redusă de praf și resturi

Multe aplicații de conversie sunt foarte sensibile la contaminarea cu particule. Benzile pentru componente electronice, filmele optice, ambalajele dispozitivelor medicale și materialele prelucrate în camera curată nu pot tolera praful de tăiere sau micro-deșeurile depuse pe suprafața benzii în timpul tăierii. Metodele de tăiere prin tăiere și tăiere prin zdrobire aplică o forță de compresie care fracturează materialul la linia de tăiere, generând particule fine - în special din materiale fragile, cum ar fi folie PET, polipropilenă și hârtii acoperite - care contaminează atât rolele fante, cât și mediul de conversie.

Mecanismul de tăiere prin forfecare produce mult mai puține particule deoarece materialul este tăiat de fețele opuse ale lamei, mai degrabă decât fracturat sub compresie. Acțiunea cu foarfece curată lasă material minim pe fața tăiată pentru a se rupe sub formă de resturi. Pentru aplicațiile care necesită standarde de curățenie echivalente cu ISO Clasa 7 sau mai bune , tăierea prin forfecare este de obicei singura metodă de tăiere viabilă din punct de vedere mecanic care poate îndeplini cerințele de particule fără a închide întreaga zonă de tăiere într-un mediu filtrat, presurizat.

Generarea redusă de praf beneficiază, de asemenea, de longevitatea lamei și a mașinii. Praful de tăiere care nu este extras eficient din mașină se acumulează pe suprafețele lagărelor, ghidajele liniare și suporturile lamei, accelerând uzura și contribuind la inexactitatea poziționării în timp. O mașină de tăiat prin forfecare care rulează materiale curate produce mai puțină contaminare internă, reducând frecvența de întreținere și extinzând intervalul de service între înlocuirea de precizie a componentelor.

Operare de mare viteză cu performanță de tăiere constantă

Mașinile de tăiat cu tăiere cu aer de tip forfecare sunt proiectate pentru prelucrarea continuă a benzii de mare viteză. Mașinile moderne din această categorie funcționează la viteze web de la 200 m/min pentru laminate mai grele de până la 800 m/min sau mai mare pentru aplicații cu peliculă subțire , în funcție de material, lățimea fantei și cerințele privind tensiunea înfășurării. Acțiunea de tăiere prin forfecare rotativă crește ușor odată cu creșterea vitezei benzii, deoarece forța de tăiere este aplicată continuu de lamele contrarotative, mai degrabă decât intermitent, ca în configurațiile tăiate sau perforate. Nu există niciun eveniment de impact mecanic care să limiteze viteza sau să necesite echilibrare dinamică la viteze mari.

În mod crucial, forța laterală pneumatică care menține contactul cu lama este independentă de viteza benzii - este o forță statică aplicată de cilindrul de aer, indiferent de cât de repede se mișcă banda prin zona de tăiere. Aceasta înseamnă că calitatea muchiei produsă la 100 m/min este în esență identică cu calitatea muchiei la 600 m/min, cu condiția ca tensiunea și urmărirea să fie controlate corect. Prin contrast, metodele de tăiere prin tăiere și tăiere prin zdrobire, arată adesea modificări ale calității muchiei în funcție de viteză, deoarece forțele de compresiune și dinamica frecării la punctul de tăiere se modifică pe măsură ce viteza benzii crește.

Versatilitate pentru tipurile și grosimi de materiale

Unul dintre cele mai semnificative avantaje comerciale ale configurației tăietorului cu aer de tip forfecare este capacitatea sa de a procesa o gamă cu adevărat largă de materiale pe aceeași platformă a mașinii prin ajustarea geometriei lamei, a forței laterale, a suprapunerii și a tensiunii benzii. Tabelul de mai jos rezumă categoriile comune de materiale și modul în care parametrii de tăiere prin forfecare sunt adaptați pentru fiecare.

Această adaptabilitate este un avantaj economic cheie pentru convertoare care procesează mai multe linii de produse pe echipamente partajate. O singură mașină de tăiat cu tăietor cu aer de tip forfecare poate fi reconfigurată între folii, film, laminat și nețesut într-o singură schimbare prin schimbarea geometriei lamei și ajustarea setărilor de presiune pneumatică - eliminând nevoia de mașini dedicate pentru fiecare familie de materiale, care altfel ar fi necesare cu tehnologii de tăiere mai puțin reglabile.

Durată de viață extinsă a lamei și costuri mai mici pentru scule

Longevitatea lamei este o variabilă semnificativă a costurilor operaționale în operațiunile de tăiere cu volum mare. Lame de tip forfecare - fabricate de obicei din oțel de mare viteză (HSS), carbură de tungsten sau oțel pentru scule acoperit cu ceramică — uzură mai treptat decât sculele tăiate prin tăiere sau prin zdrobire, deoarece acțiunea de forfecare distribuie tensiunea de tăiere de-a lungul circumferinței întregii margini a lamei, mai degrabă decât să o concentreze într-un singur punct de tăiere. Pe măsură ce lama se rotește în timpul deplasării benzii, diferite porțiuni ale muchiei angrenează materialul în mod secvenţial, răspândind uzura uniform în jurul perimetrului lamei, mai degrabă decât creând o uzură localizată, așa cum se întâmplă cu cuțitele staționare.

Sistemul pneumatic de forță laterală contribuie la durata de viață a lamei într-un mod subtil, dar important: permițând operatorului să seteze forța laterală minimă necesară pentru a obține calitatea de tăiere necesară, previne supraforțarea care tocește rapid lamele atunci când operatorii strâng manual suporturile lamei dincolo de setarea optimă pentru a compensa problemele percepute de calitate a marginilor. Forța pneumatică controlată și repetabilă înseamnă că lamele funcționează în mod constant la nivelul corect de cuplare, maximizând intervalul dintre ciclurile de reascuțire sau de înlocuire.

• Lamele de forfecare din carbură pentru aplicațiile cu film subțire se obțin de obicei 500 până la 1.500 km de web între reascuțire, în funcție de abrazibilitatea materialului și gradul lamei.
• Lamele uzate pot fi adesea reascuțite de mai multe ori înainte de înlocuire, fiecare ciclu de reascuțire restabilind performanța completă de tăiere la o fracțiune din costul cutiei noi.
• Decuplarea pneumatică permite inspecția și înlocuirea lamei fără unelte în majoritatea modelelor de mașini, reducând timpul de muncă de întreținere per schimbarea lamei la mai puțin de cinci minute pe stație.

Siguranță îmbunătățită prin controlul pneumatic al lamei

Siguranța operatorului în operațiunile de tăiere este o preocupare persistentă, având în vedere lamele rotative ascuțite implicate. Sistemul de cuplare pneumatic al mașinii de tăiat cu tăietor cu aer oferă o îmbunătățire semnificativă a siguranței în comparație cu suporturile de lame acționate mecanic, care necesită ca operatorii să ajungă în zona lamei cu unelte de mână în timpul instalării sau ajustării. Cu acţionare pneumatică, lamele pot fi decuplate complet din poziţia de tăiere utilizând un panou de comandă înainte de a fi necesar orice contact al operatorului cu ansamblul lamei. Multe modele de mașini încorporează în plus dispozitive de blocare de siguranță care decuplează automat toate stațiile lamelor atunci când sunt deschise apărătoarele sau când este activat circuitul de oprire de urgență.

Abilitatea de a decupla instantaneu lamele fără a opri unitatea web este, de asemenea, valoroasă din punct de vedere operațional. Dacă o îmbinare a benzii, un petic defect sau un obiect străin se apropie de stația de tăiere, operatorul poate decupla momentan lamele pentru a permite trecerea anomaliei fără a intra în contact cu marginile de tăiere - prevenind deteriorarea lamei și evitând o rupere a benzii care ar necesita oprirea completă a mașinii și ciclul de refiletare. Această capacitate este deosebit de apreciată în operațiunile de mare viteză, unde oprirea și repornirea mașinii reprezintă un cost semnificativ de productivitate.

Rezumatul avantajelor: Când să specificați un dispozitiv de tăiere cu aer de tip forfecare

Mașina de tăiat cu aer tip forfecare oferă cea mai convingătoare combinație de avantaje în următoarele scenarii operaționale:

• Operațiuni de conversie care prelucrează filme subțiri sau casante, folii și laminate, în care calitatea marginilor și tăierea fără praf sunt esențiale pentru performanța produsului sau pentru acceptarea clienților.
• Medii de producție cu amestec ridicat, cu schimbări frecvente ale lățimii de fante, unde cuplarea și decuplarea rapidă pneumatică a lamei reduc timpul de configurare și maximizează utilizarea mașinii.
• Linii de tăiere de mare viteză, unde este necesară o calitate constantă a muchiilor pe toată gama de viteze a mașinii, fără ajustări ale procesului în funcție de viteză.
• Aplicații în fabricarea de electronice, medicale și baterii în care contaminarea cu particule de resturi de tăiere trebuie redusă la minimum pentru a îndeplini standardele de calitate sau de reglementare ale produsului.
• Operațiuni care urmăresc să reducă costul total al sculelor prin prelungirea duratei de viață a lamei, permisă de forța laterală controlată, reglată pneumatic, mai degrabă decât de suporturile mecanice de lame strânse manual.

În toate aceste scenarii, combinația mașinii de tăiere cu tăietor cu aer de tip forfecare de control pneumatic de precizie, acțiune curată de forfecare, instalare rapidă și compatibilitate largă a materialelor o poziționează drept cea mai bine rotunjită platformă de tăiere din punct de vedere tehnic disponibilă pentru aplicațiile de conversie solicitante..
